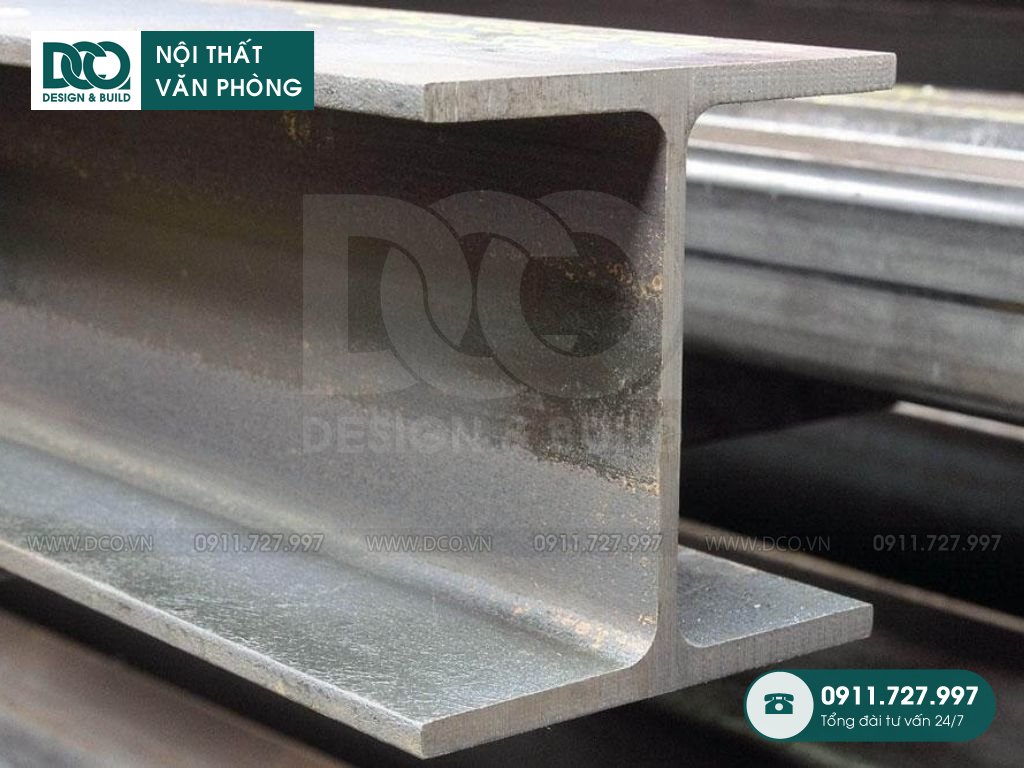

Quy cách thép hình I

Quy cách thép hình I là tập hợp các thông số kỹ thuật dùng để mô tả đầy đủ kích thước, hình dạng và đặc tính của một thanh thép hình chữ I. Hiểu các quy cách này là rất quan trọng cho việc lựa chọn, thiết kế, bóc tách khối lượng và thi công chính xác. Dưới đây là các thông số chính tạo nên quy cách của thép hình I.

1. Các thông số kích thước cơ bản (Ký hiệu quốc tế)

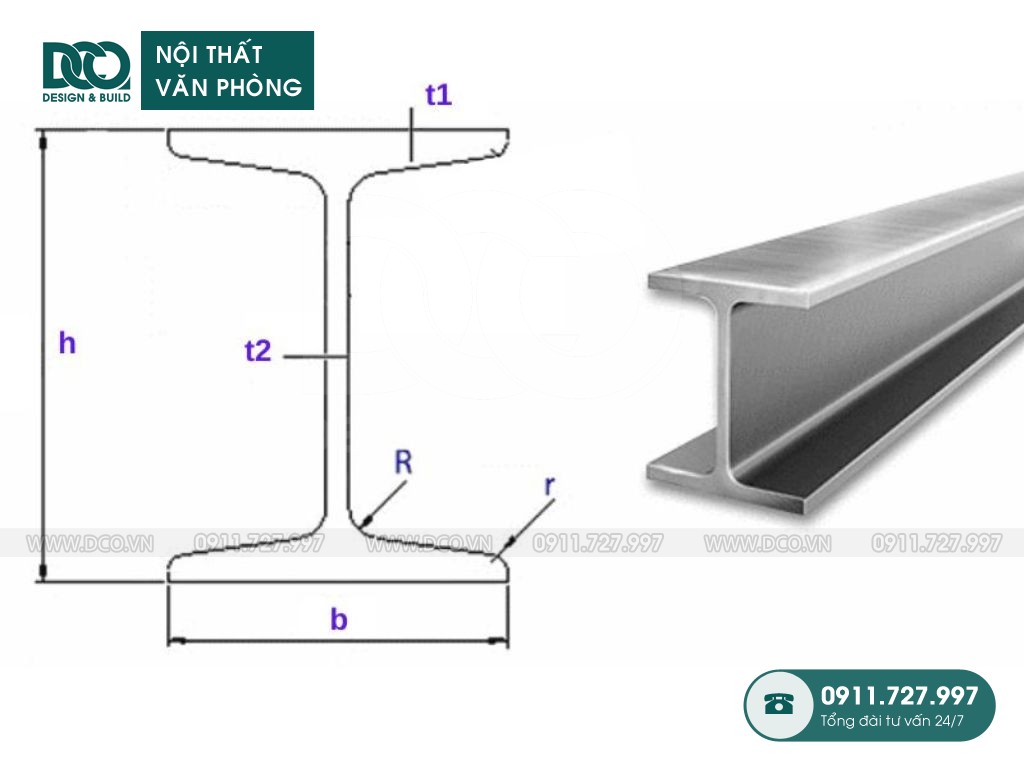

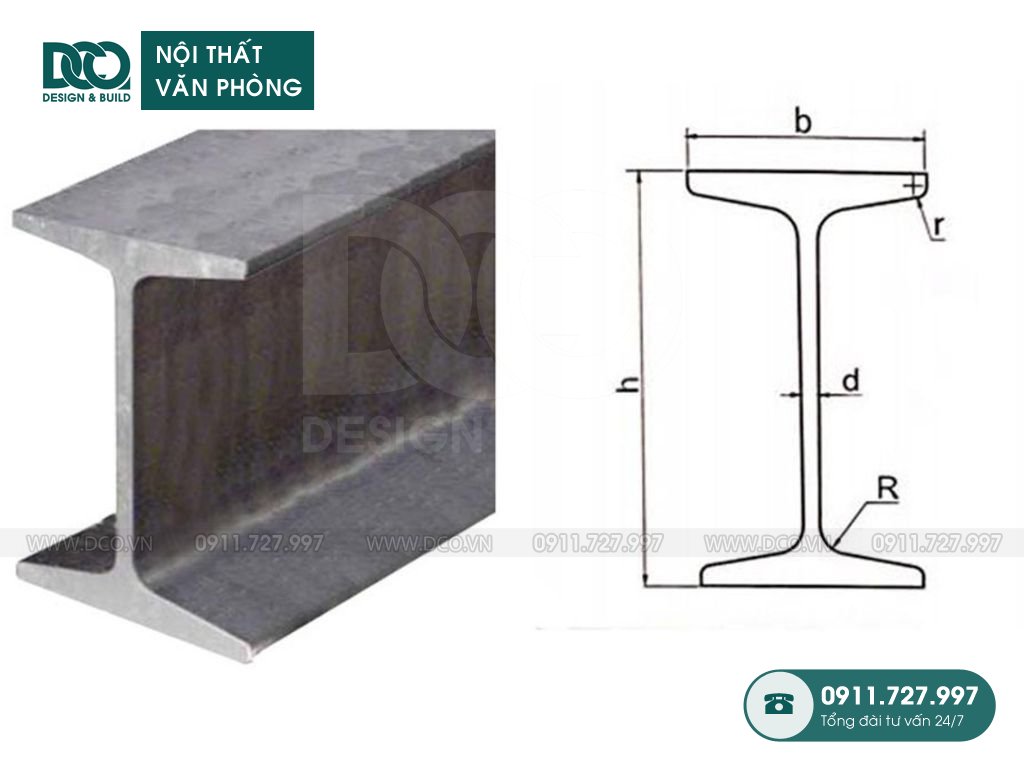

Một dầm I được xác định bởi 4 kích thước chính:

• Chiều cao (Height - H): Còn gọi là chiều sống thép hay số hiệu dầm. Đây là kích thước quan trọng nhất, thường được dùng để gọi tên sản phẩm (ví dụ: dầm I100, I150, I200...). Đơn vị: mm.
• Chiều rộng cánh (Flange Width - B): Chiều rộng của phần mép trên và dưới. Đơn vị: mm.
• Chiều dày bụng (Web Thickness - t1): Độ dày của phần thân đứng ở giữa. Đơn vị: mm.
• Chiều dày cánh (Flange Thickness - t2): Độ dày của phần mép trên và dưới. Đơn vị: mm.

Ngoài ra còn có các thông số khác như:

• Bán kính góc lượn (Radius - R): Bán kính cong giữa cánh và bụng.
• Chiều dài (Length - L): Thông thường là 6m, 12m hoặc cắt theo yêu cầu.

2. Các tiêu chuẩn sản xuất & ký hiệu

Thép hình I được sản xuất theo nhiều tiêu chuẩn khác nhau, dẫn đến cách ký hiệu và thông số cũng khác biệt. Ba tiêu chuẩn phổ biến nhất là:

2.1 Thép I theo Tiêu chuẩn JIS G3101 (Nhật Bản) - Phổ biến nhất tại Việt Nam

- Ký hiệu: Chữ "H" (cho dầm tổ hợp hàn) hoặc "I" (cho dầm cán nóng truyền thống) + Chiều cao (mm).

- Ví dụ: H100 x 100 x 6 x 8 hoặc I150.

• H100: Cho biết đây là dầm chữ H có chiều cao 100mm.
• 100: Chiều rộng cánh (B = 100mm).
• 6: Chiều dày bụng (t1 = 6mm).
• 8: Chiều dày cánh (t2 = 8mm).

2.2 Thép I theo Tiêu chuẩn ASTM A36 (Mỹ)

- Ký hiệu: Chữ "W" (Wide-flange - cánh rộng) + Chiều cao (inch) + Trọng lượng trên mỗi foot dài (lb/ft).

- Ví dụ: W8 x 31.

• W8: Dầm cánh rộng có chiều cao 8 inch.
• x 31: Trọng lượng 31 pound trên mỗi foot dài.

2.3 Thép I theo Tiêu chuẩn EN 10025 (Châu Âu)

- Ký hiệu: Chữ "HE" hoặc "IPE" + Số hiệu (thể hiện chiều cao, mm).

- Ví dụ: HE100A hoặc IPE120.

• HE100A: Dầm cánh rộng châu Âu cao 100mm, loại A (có kích thước tiêu chuẩn).
• IPE120: Dầm I tiêu chuẩn châu Âu cao 120mm.

3. Bảng tra quy cách thép hình I thông dụng (Tiêu chuẩn JIS)

Dưới đây là bảng tra cứu một số quy cách phổ biến:

Lưu ý: Trọng lượng tính toán trên lý thuyết, trên thực tế có thể chênh lệch nhỏ.

4. Các thông số kỹ thuật quan trọng khác

Ngoài kích thước hình học, trong thiết kế kỹ thuật còn cần quan tâm đến:

• Mô men quán tính (Ix, Iy): Đặc trưng cho khả năng chống uốn của dầm.
• Mô men chống uốn (Wx, Wy): Thông số trực tiếp để tính toán khả năng chịu tải.
• Bán kính quán tính (ix, iy): Dùng để tính toán độ mảnh, ổn định của kết cấu.
• Mác thép: Chỉ định giới hạn chảy và giới hạn bền của vật liệu (ví dụ: SS400, Q235B, A36).
• Chiều dài: Thông thường là 6m, 12m hoặc cắt theo yêu cầu cụ thể.

*Kết luận & Lưu ý khi đặt mua:

Khi cần mua hoặc yêu cầu báo giá thép hình I, bạn cần cung cấp đầy đủ các thông tin sau để tránh nhầm lẫn:

- Tiêu chuẩn sản xuất (ví dụ: JIS, ASTM, ...)

- Ký hiệu quy cách đầy đủ (ví dụ: I200 x 100 x 5.6 x 8.5)

- Mác thép (ví dụ: SS400)

- Chiều dài (ví dụ: cây 6m, 12m hoặc cắt lẻ)

- Số lượng

Hy vọng thông tin trên giúp bạn hiểu rõ về quy cách thép hình I. Để có thông số chính xác nhất, bạn nên tham khảo bảng tra thép hình đầy đủ từ nhà sản xuất hoặc nhà cung cấp.
