Kích thước hộp gen điện
Quy cách kích thước hộp gen điện (hay tủ điện âm tường) trong thiết kế văn phòng có những điểm đặc thù riêng so với hộp gen trong nhà ở. Mục tiêu là đảm bảo tính thẩm mỹ cao, an toàn, dễ dàng bảo trì và linh hoạt cho hệ thống công nghệ, ổ cắm và chiếu sáng văn phòng. Trong bài viết lần này, DCO Việt Nam mời các bạn cùng tìm hiểu các tiêu chí và quy cách kích thước hộp gen điện chi tiết nhé!
1. Nguyên tắc lựa chọn hộp gen điện cho văn phòng
Tính thẩm mỹ

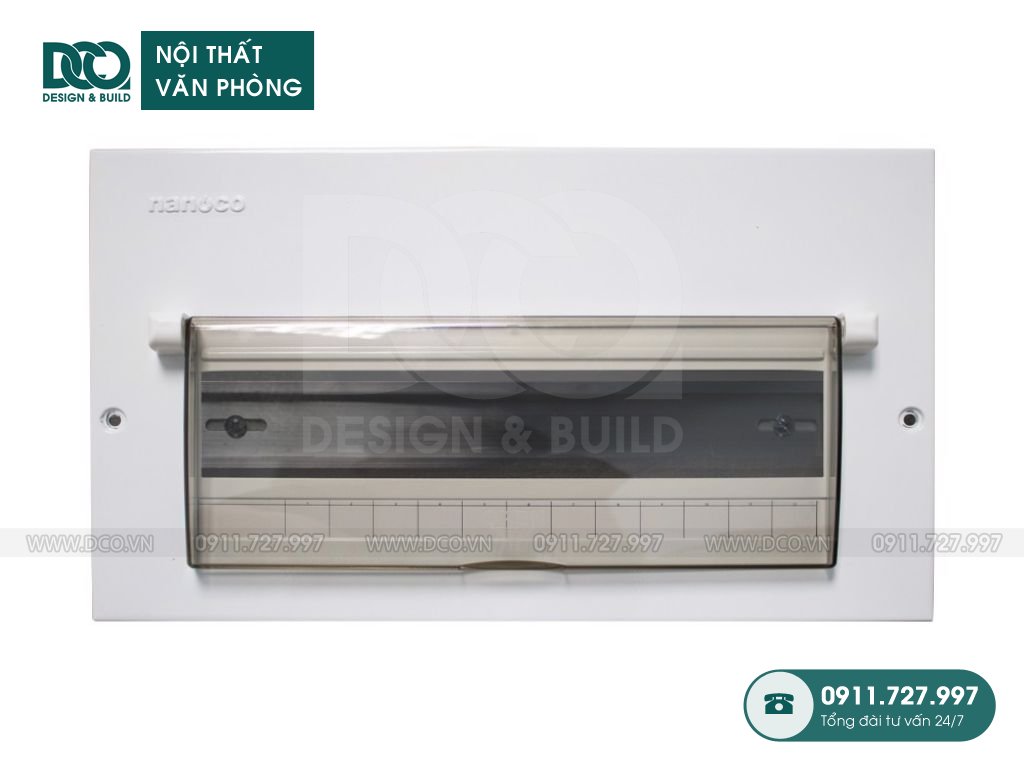

Hộp gen phải được âm hoàn toàn vào tường, chỉ để lại nắp phẳng (flush mount) sơn cùng màu với tường để hòa lẫn, đảm bảo không gian làm việc chuyên nghiệp, gọn gàng.
Khả năng mở rộng
Văn phòng thường xuyên thay đổi layout, thêm máy móc, ổ cắm. Hộp gen cần dư diện tích để dễ dàng nâng cấp.
Phân loại chức năng rõ ràng
Nên tách riêng:
- Hộp gen cho điện chiếu sáng (thường nhỏ hơn).
- Hộp gen cho điện ổ cắm và công suất (lớn hơn, quan trọng hơn).
- Hộp gen cho hệ thống mạng, telecom (data box) - thường tách biệt hoàn toàn.
2. Quy cách kích thước hộp gen điện theo số module (Mod) - Tiêu chuẩn phổ biến nhất
Việc chọn theo số Mod (khẩu độ) là phổ biến nhất vì nó liên quan trực tiếp đến số lượng thiết bị đóng cắt.

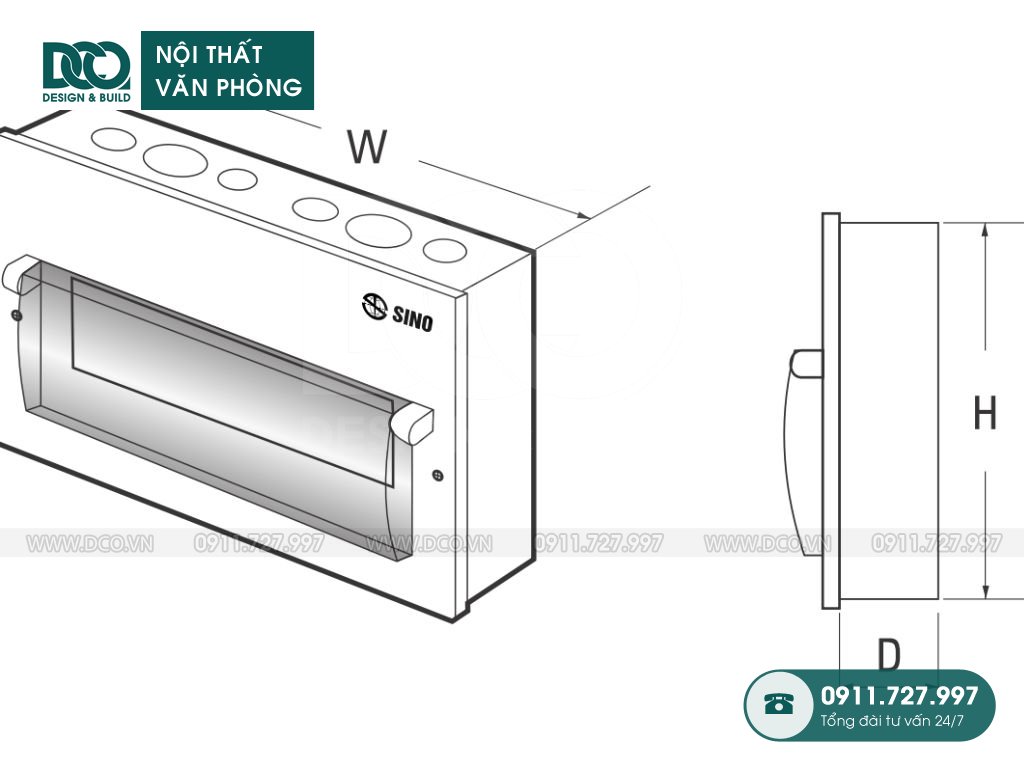

| Loại văn phòng / Ứng dụng | Số Module (Mod) khuyến nghị | Kích thước ước tính (Dài x Rộng x Sâu) | Ghi chú |
| Phòng nhỏ, Phòng họp (Điều khiển chiếu sáng) | 8 - 12 Mod | ~ 250 x 180 x 80 mm | Chứa Aptomat tổng phòng, MCB nhánh cho chiếu sáng và ổ cắm thông thường |
| Văn phòng mở (Open Office) (Điều khiển một cụm ổ cắm) | 12 - 16 Mod | ~ 285 x 200 x 90 mm | Kích thước phổ biến nhất. Đủ cho 1 MCB tổng, 4-6 MCB/RCBO nhánh cho các nhóm ổ cắm, máy in, máy chiếu |
| Phòng Manager, Phòng Server nhỏ (Nhiều thiết bị, cần an toàn cao) | 16 - 20 Mod | ~ 350 x 250 x 100 mm | Chứa thêm Aptomat chống giật (RCBO/ELCB) riêng cho từng nhóm quan trọng |
| Tủ điện tầng/Tòa nhà (Đặt trong hốc tường kỹ thuật) | 24 - 36 Mod trở lên | ~ 450 x 320 x 120 mm | Dùng làm tủ phân phối nhánh cho một tầng, kết nối từ tủ chính (MDB) |
*Lưu ý: Kích thước chính xác có thể thay đổi tùy hãng (Ví dụ: Schneider, Panasonic, ABB, Siemens có kích thước mod hơi khác nhau).
3. Quy cách kỹ thuật và vật liệu

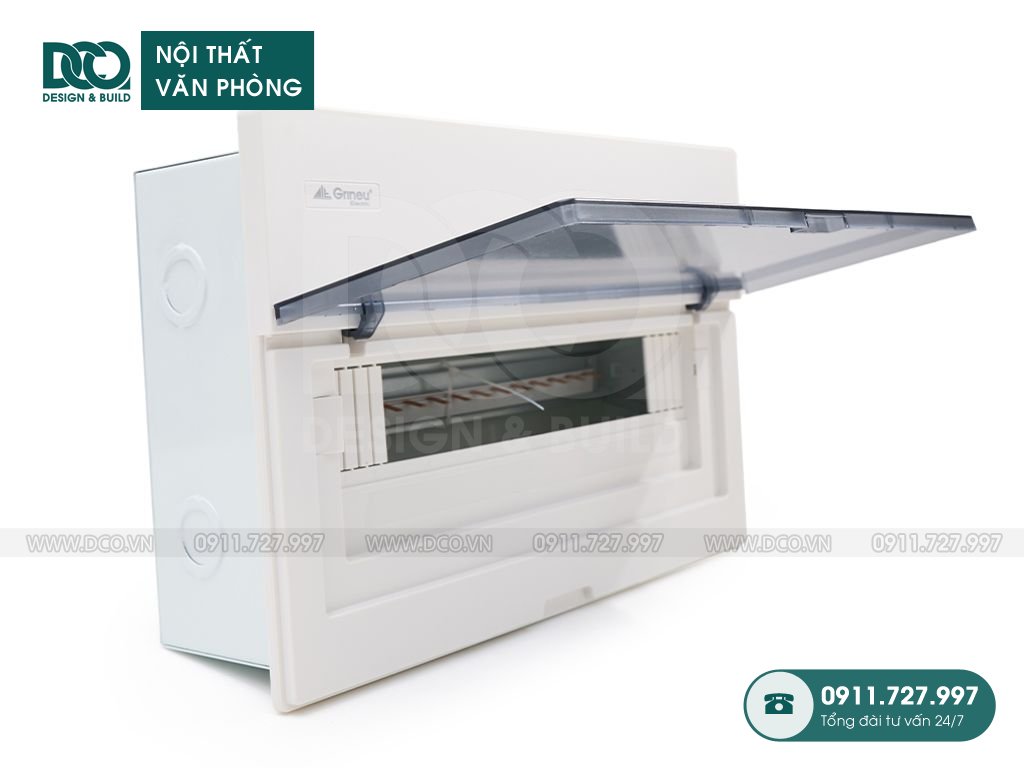

- Chất liệu: Nhựa PC (Polycarbonate) hoặc ABS chống cháy (Self-extinguishing), cách điện tốt, độ bền cơ học cao. Đây là tiêu chuẩn bắt buộc cho công trình thương mại.
- Độ sâu (Depth): Cực kỳ quan trọng. Nên chọn hộp có độ sâu tối thiểu từ 90mm đến 100mm. Độ sâu lớn giúp:
+ Dư không gian để gập dây điện (đặc biệt là dây cáp mềm 3x2.5mm trở lên).
+ Lắp đặt các thiết bị module rộng như RCBO dễ dàng.
+ Thao tác đấu nối an toàn, không chật chội.
- Thiết kế: Có các lỗ thoát dây có nắp chặn chuyên dụng, gờ giữ thiết bị chắc chắn, vít định vị thiết bị tiêu chuẩn.
- Màu sắc: Thường là màu trắng (RAL 9010) để dễ sơn phủ lại cho đồng bộ với tường.
4. Bố trí và lắp đặt trong văn phòng
- Vị trí: Đặt ở nơi dễ tiếp cận cho bảo trì (ví dụ: gần lối ra vào phòng, trong hộp kỹ thuật), nhưng khuất tầm nhìn trực tiếp. Tránh đặt sau tủ, ghế hoặc trong kho.
- Chiều cao lắp đặt: Thường từ 1.2m đến 1.5m so với mặt sàn hoàn thiện, để vừa tầm vận hành và không ảnh hưởng đến bố trí nội thất.
- Phân hệ: Nên sử dụng nhiều hộp gen nhỏ phân tán cho từng khu vực thay vì một hộp lớn tập trung để giảm chiều dài dây nhánh và dễ quản lý.
Tóm tắt khuyến nghị:
Đối với thiết kế văn phòng tiêu chuẩn, hãy ưu tiên sử dụng hộp gen cỡ 16 Mod (kích thước khoảng 285x200x90mm). Đây là kích thước linh hoạt, đáp ứng được hầu hết nhu cầu cơ bản mà vẫn đảm bảo tính thẩm mỹ và không gian dự phòng.
Để chính xác nhất, bạn nên dựa trên bản vẽ thiết kế hệ thống điện do kỹ sư cung cấp, nơi sẽ ghi rõ chủng loại, số lượng thiết bị và từ đó tính toán ra kích thước hộp gen phù hợp.
