Khoảng cách thép chân chó
Khoảng cách thép chân chó trong thiết kế văn phòng (thường áp dụng cho kết cấu sàn) về cơ bản tuân theo nguyên tắc chung của kết cấu bê tông cốt thép, nhưng có một số điểm cần lưu ý do đặc thù của công trình văn phòng. Trong bài viết lần này, DCO Việt Nam mời các bạn cùng tìm hiểu về khoảng cách thép chân chó trong thiết kế văn phòng nhé!
1. Khái niệm và mục đích

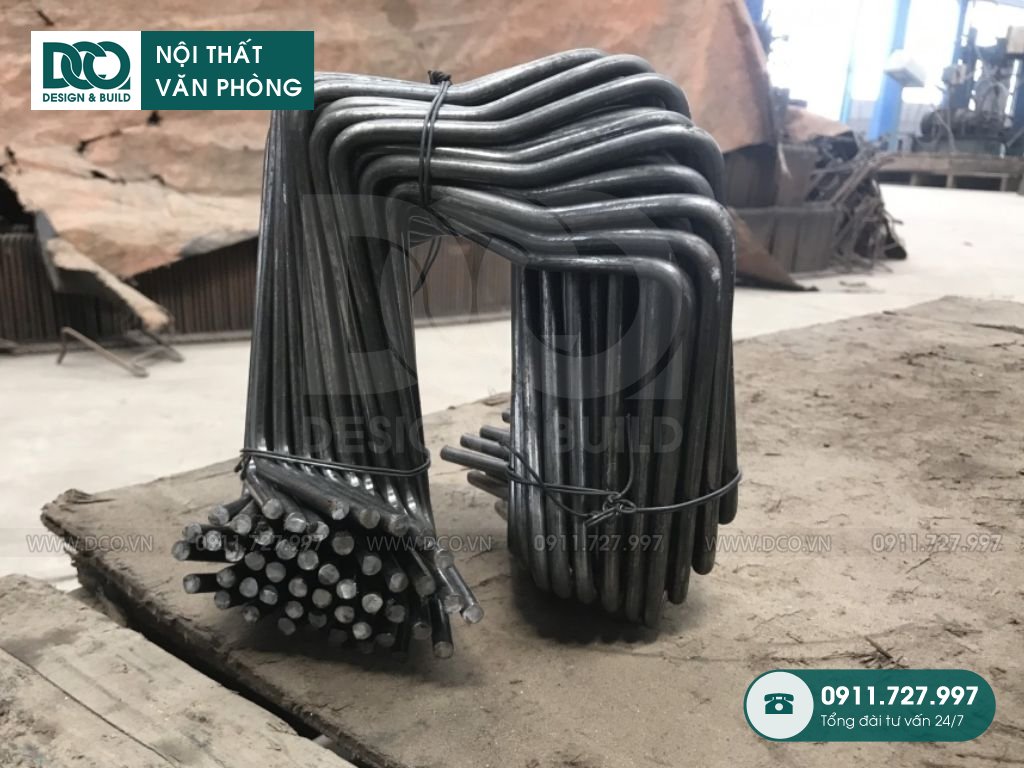

Thép chân chó (Con kê bê tông): Là các đoạn thép ngắn được uốn hình chữ U, L hoặc Z, có tác dụng cố định vị trí của cốt thép sàn, đảm bảo khoảng hở (lớp bảo vệ bê tông) giữa thép và ván khuôn, đồng thời chịu tải trọng trong quá trình thi công.
Mục đích trong văn phòng: Đảm bảo sàn không bị nứt, võng và có tuổi thọ lâu dài, đáp ứng các tải trọng sử dụng như vách ngăn, tủ hồ sơ nặng, máy móc văn phòng.
2. Khoảng cách thép chân chó tiêu chuẩn (Tham khảo)
Khoảng cách này phụ thuộc chủ yếu vào độ dày sàn và tải trọng thiết kế. Đối với sàn văn phòng thông thường:
| Độ dày sàn dự kiến | Chiều cao thép chân chó | Khoảng cách bố trí khuyến nghị | Ghi chú |
| 100 - 120 mm | 25 - 30 mm | 900 x 900 mm đến 1000 x 1000 mm | Sàn văn phòng tiêu chuẩn, tải trọng thông thường |
| 120 - 150 mm | 30 - 40 mm | 800 x 800 mm đến 900 x 900 mm | Sàn có tải trọng lớn hơn, văn phòng có kho lưu trữ |
| 150 - 200 mm | 40 - 50 mm | 600 x 600 mm đến 800 x 800 mm | Sàn nhịp lớn, hoặc khu vực có máy móc thiết bị đặc biệt nặng |
*Lưu ý quan trọng: Đây chỉ là số liệu tham khảo. Con số chính xác phải được ghi rõ trong bản vẽ kết cấu do kỹ sư thiết kế.
3. Các yếu tố ảnh hưởng đến khoảng cách
- Tải trọng công trình (Hoạt tải): Văn phòng thường có hoạt tải từ 200 - 500 kg/m². Khu vực để tủ hồ sơ, máy in lớn, phòng server cần tải trọng cao hơn, dẫn đến mật độ thép chân chó dày đặc hơn.
- Nhịp của sàn (Khoảng cách giữa các dầm): Sàn có nhịp càng lớn (ví dụ > 8m) thì khả năng võng càng cao, đòi hỏi phải bố trí thép chân chó chắc chắn hơn, khoảng cách gần hơn.
- Đường kính cốt thép sử dụng: Lưới thép sàn sử dụng thép Φ12, Φ14 sẽ nặng hơn thép Φ8, Φ10, đòi hỏi điểm đỡ (chân chó) nhiều hơn để chống xô lệch.
- Phương pháp thi công: Khi sử dụng máy đầm bê tông lớn, rung động mạnh, cần bố trí chân chó với mật độ dày hơn để giữ vững khung thép.
4. Quy trình và tiêu chuẩn thi công

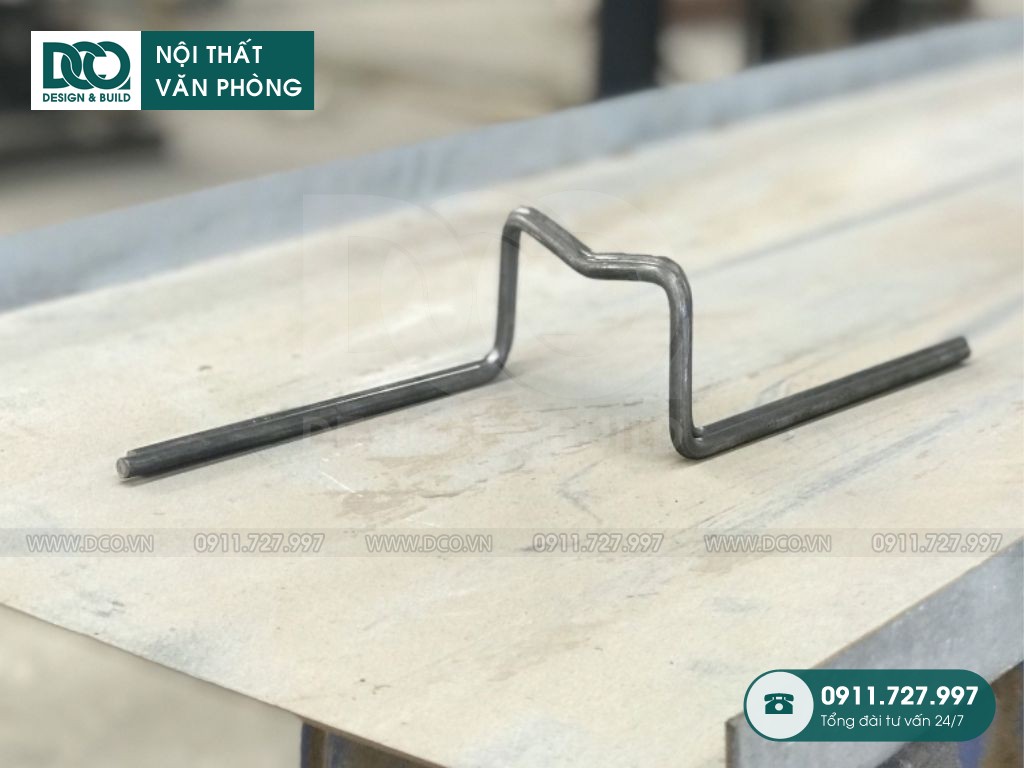

Vật liệu: Thép chân chó thường làm từ thép tròn trơn Φ10, Φ12, được uốn cẩn thận.

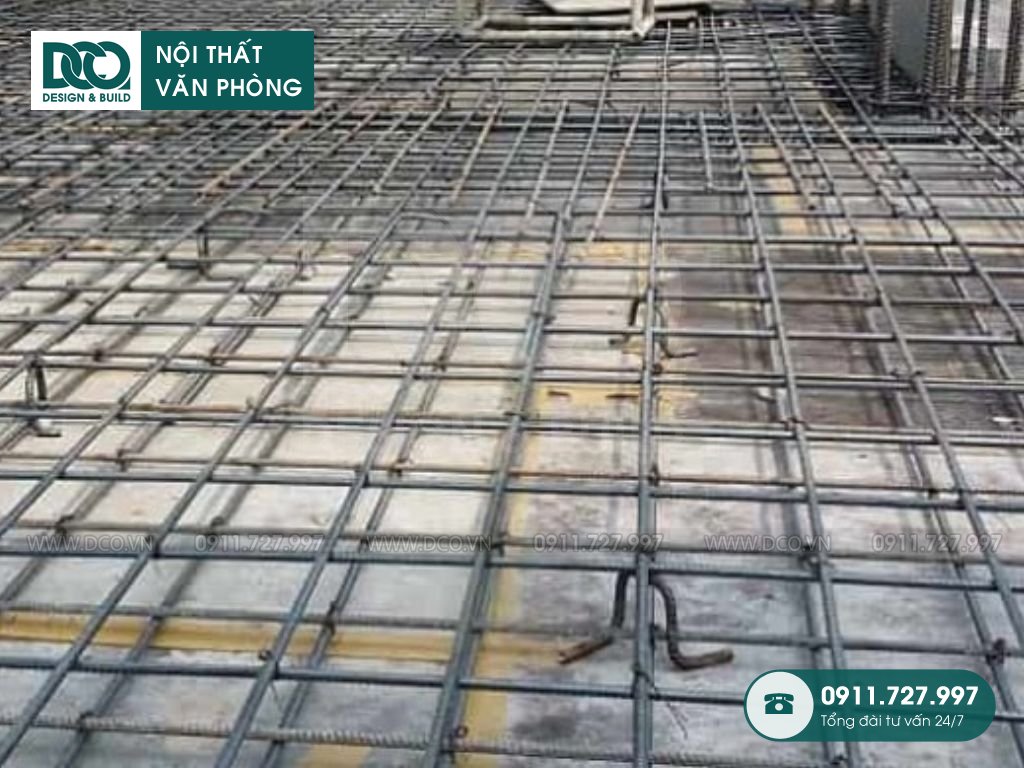

Cách bố trí: Các điểm nên được bố trí so le nhau (kiểu bàn cờ) để phân bổ lực đều nhất, không bố trí thẳng hàng.
Buộc cố định: Thép chân chó phải được buộc chặt bằng kẽm vào lưới thép chính của sàn. Tuyệt đối không để chân chó bị xê dịch.
Tiêu chuẩn: Tuân thủ theo các tiêu chuẩn Việt Nam về thi công bê tông cốt thép (ví dụ: TCVN 4453:1995).
5. Khuyến nghị cho thiết kế văn phòng
Đối với đa số các văn phòng thông thường, khoảng cách bố trí 1m x 1m (1000x1000mm) là phổ biến và hiệu quả.
Luôn luôn ưu tiên tuân thủ bản vẽ kết cấu. Bản vẽ này đã được tính toán kỹ lưỡng bởi kỹ sư để đảm bảo an toàn và hiệu quả kinh tế.
Cần sự giám sát chặt chẽ của kỹ sư giám sát thi công tại hiện trường để đảm bảo việc bố trí đúng theo thiết kế.
